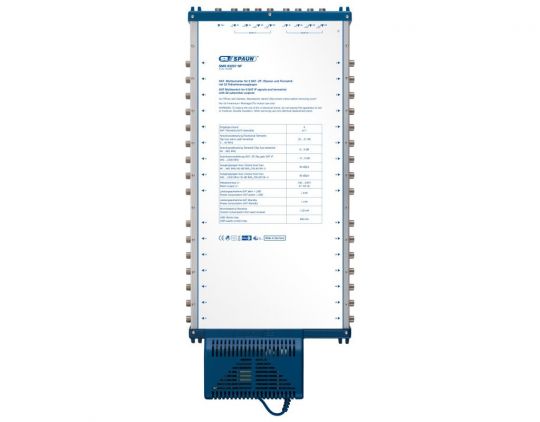

Spaun SMS 93207 NF Multischalter für 32 Teilnehmer

Mit dem Spaun Multischalter SMS 93207 NF können Sie z.B. die Satelliten Astra/Hotbrid empfangen und auf bis zu 32 Teilnehmer/Receiver verteilen.

Ausstattungsmerkmale

• Integriertes, energiesparendes, kurzschlussfestes Schaltnetzteil
• Netzanschluss: U~: 100 ... 240 V / 47 - 63 Hz
• Standby-Funktion
• Erdungsklemme

Terrestrik

• Passiver Rückweg von 5 ... 65 MHz für die Nutzung von interaktiven Signalen (Triple-Play)
• Der terrestrische Eingang des Multischalters ist auch für die Einspeisung digitaler Fernsehsignale geeignet.

SAT-ZF

• Durch einen integrierten 22 kHz-Generator sowohl für Quattro als auch QUAD-LNB geeignet
• Mit Standby-Funktion
• Ein spezielles Verstärker-/Filter-Konzept verbessert deutlich die Intermodulationseigenschaften des Kompakt-Multischalters.
• Steilflankige Vorfilter garantieren, daß Störprodukte der LNBs die Verstärkerstufen nicht übersteuern.
• Der Multischalter verfügt über eine Standby-Schaltung. Sowohl die SAT-ZF-Verstärker wie auch die Fernspeisung der LNBs sind nur aktiv, wenn mindestens ein Receiver eine Speisespannung zum Multischalter sendet.

Technische Daten

• Ausgänge: 32
• Eingänge: 9
• Anschlußdämpfung Terrestrik: 5 ... 65 MHz 17 ... 19 dB
• Anschlußdämpfung Terrestrik: 85 ... 862 MHz 4 ... 2 dB
• Anschlußverstärkung SAT-ZF: 950 ... 2200 -3 ... 3 dB
• Selektion SAT / Terr.: > 40 dB
• Selektion Terr. SAT: > 40 dB
• Entkopplung Schaltisolation: > 35 dB
• Entkopplung Receiver / Receiver: > 35 dB
• Leistungsaufnahme + LNB: max. 27 Watt
• Leistungsaufnahme Standby: max. 6,5 Watt
• LNB Gesamtfernspeisenorm: 600 mA
• Ausgangspegel: max. 950 ... 2200 MHz 95 dBµV
• Strombedarf je Receiver: <20 mA
• Umgebungstemperatur: -20 ... +50 °C
