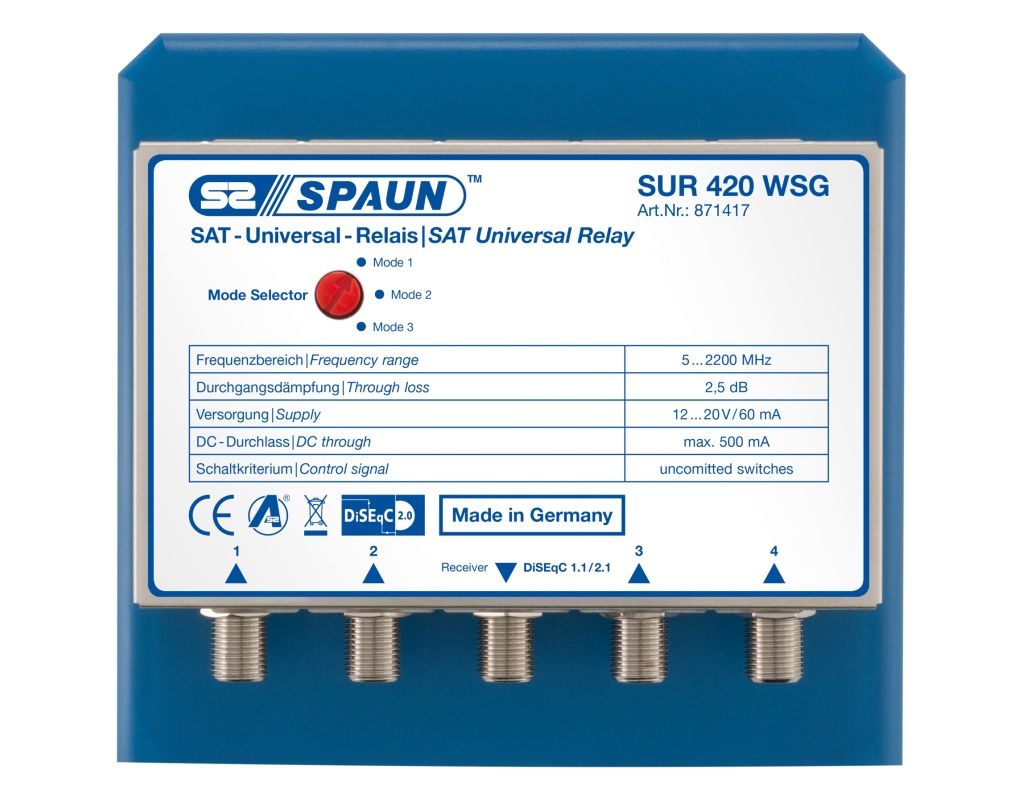

Spaun SUR 420 WSG Sat Antennen Relais DiSEqC 4/1 mit Option

Das Spaun SUR 420 WSG ist ein Relais mit vier HF-Eingängen und einem HF-Ausgang. Das Relais reagiert auf die 4 uncommited switches, die ab DiSEqC 1.1 zur Verfügung stehen. Das Relais ist geeignet, um in Kaskade bis zu 256 SAT-ZF Ebenen bzw. 64 Orbitpositionen zusammenzuschalten. Durch einen 3-stufigen Schalter können die Steuersignale, auf die das Relais reagiert, festgelegt werden.

Beschreibung der Schaltlogik des 3-stufigen Schalters am SUR 420 WSG:
Mode 1: Der Wechsel zwischen den HF-Eingangsgruppen 1/2 und 3/4 wird mit dem DiSEqC 1.1 Schaltsignal 'uncommited switch 2' durchgeführt. Innerhalb der beiden Eingangsgruppen wirdzwischen den zwei Eingängen mit dem DiSEqC 1.1 Schaltsignal 'uncommited switch 1'umgeschaltet.

Mode 2: Der Wechsel zwischen den HF-Eingangsgruppen 1/2 und 3/4 wird mit dem DiSEqC 1.1 Schaltsignal 'uncommited switch 3' durchgeführt. Innerhalb der beiden Eingangsgruppen wird zwischen den zwei Eingängen mit dem DiSEqC 1.1 Schaltsignal 'uncommitted switch 2' umgeschaltet.

Mode 3: Der Wechsel zwischen den HF-Eingangsgruppen 1/2 und 3/4 wird mit dem DiSEqC 1.1 Schaltsignal 'uncommited switch 4' durchgeführt. Innerhalb der beiden Eingangsgruppen wird zwischen den zwei Eingängen mit dem DiSEqC 1.1 Schaltsignal 'uncommitted switch 3' umgeschaltet.

ACHTUNG: Der Sat-Receiver muss im Setup die Möglichkeit bieten, die DiSEqC 1.1 Signale explizit zuprogrammieren. Fernspeisespannung, DiSEqC-Signale und der 22 kHz Ton werden mit dem gewählten HF-Pfad durchgeschaltet.

Artikelmerkmale

• Made in Germany
• Inkl Wetterschutzgehäuse
• Für Innen- und Aussenmontage geeignet
