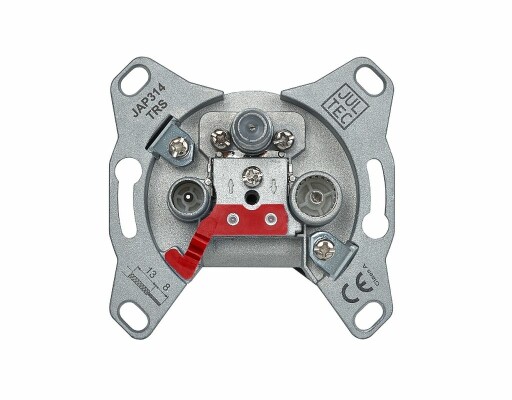

Jultec JAP314TRS programmierbare Antennendose Durchgangsdose -14dB

ArtikelNr.: JAP314TRS

Welche Dose ?

JAP307TRS (Enddose -7db) JAP310TRS (Durchgangsdose -10db) JAP314TRS (Durchgangsdose -14db) JAP318TRS (Durchgangsdose -18db)

Auswahl zurücksetzen

22,90 €

inkl. MwSt., zzgl. Versand (versandfrei in Deutschland)

Sofort lieferbar

Versand voraussichtlich am: 24.05.2022
vsl. Liefertag: 27.05.2022
Lieferzeit: 1 - 3 Tage**

Kategorie: Antennendosen
EAN: 4250883481038
HAN: JAP314TRS

Mit der Serie JAP3xxTRS stehen Antennensteckdosen zur Verfügung, die den störungsfreien Betrieb teilnehmergesteuerter Einkabelumsetzer auch bei wohnungsübergreifender Installation ermöglichen. Diese speziellen Dosen analysieren die Steuerbefehle der angeschlossenen Satellitenreceiver und vergleichen diese mit in der Dose abgelegten Berechtigungen. Steuerbefehle passieren die Dose nur, wenn sie an diesem Anschluß zugelassen sind.

Die Berechtigungen werden durch den Installateur mittels des Programmiergeräts JAP100 oder einem entsprechenden Antennenmessgerät in den Dosen abgelegt. Nicht-Einkabel-Steuerbefehle (also 18 V Dauerspannung, 22 kHz Dauerton) werden immer blockiert (ab Dosen-Software 25T3 und AnDoKon_R004 kann der Fernspeisepfad auch dauerhaft eingeschaltet oder unterbrochen werden, dann ist die JAP "nur" eine diodenentkoppelte bzw. DC-getrennte Dose).

Zur Realisierung auch langer Stränge stehen Dosen mit unterschiedlichen Auskoppeldämpfungen sowie eine echte, intern terminierte Enddose (JAP307TRS) zur Verfügung. Ein CATV-Modem kann am TV-Port betrieben werden (5..65/109..862MHz).

	JAP307TRS	JAP310TRS	JAP314TRS	JAP318TRS
Stamm 5MHz	-	- 1,5 dB	- 1,5 dB	- 1,1 dB
Stamm 450MHz	-	- 1,6 dB	- 1,5 dB	- 1,2 dB
Stamm 862MHz	-	- 1,7 dB	- 1,5 dB	- 1,3 dB
Stamm 950MHz	-	- 1,7 dB	- 1,5 dB	- 1,4 dB
Stamm 1500MHz	-	- 2,3 dB	- 2,0 dB	- 1,9 dB
Stamm 1800MHz	-	- 2,8 dB	- 2,2 dB	- 1,9 dB
Stamm 2150MHz	-	- 3,7 dB	- 2,5 dB	- 2,2 dB
Abzweig Radio IEC-Buchse	- 8 dB 87,5 .. 108 MHz	- 12 dB 87,5 .. 108 MHz	- 16 dB 87,5 .. 108 MHz	- 20 dB 87,5 .. 108 MHz
Abzweig TV IEC-Stecker	- 7 dB 5..65/109..862MHz	- 10 dB 5..65/109..862 MHz	- 14 dB 5..65/109..862 MHz	- 18 dB 5..65/109..862 MHz
Abzweig Sat F-Buchse	- 7 dB 950..2150 MHz	- 10 dB 950..2150 MHz	- 14 dB 950..2150 MHz	- 18 dB 950..2150 MHz
Max. Modempegel	120 dBµV (TV-Buchse)	120 dBµV (TV-Buchse)	120 dBµV (TV-Buchse)	120 dBµV (TV-Buchse)
DC-Durchgang	max. 500 mA	max. 500 mA	max. 500 mA	max. 500 mA
Einbautiefe	22,5 mm	22,5 mm	22,5 mm	22,5 mm
Schirmung/EMV	CE, Klasse A	CE, Klasse A	CE, Klasse A	CE, Klasse A
