DUR-line MSK 9/8 HQ Kaskade

ArtikelNr.: DU13123
DUR-line MSK 9/8 HQ Kaskade
DUR-line MSK 9/8 HQ Kaskade
DUR-line MSK 9/8 HQ Kaskade
DUR-line MSK 9/8 HQ Kaskade
DUR-line MSK 9/8 HQ Kaskade
DUR-line MSK 9/8 HQ Kaskade
DUR-line MSK 9/8 HQ Kaskade
DUR-line MSK 9/8 HQ Kaskade
DUR-line MSK 9/8 HQ Kaskade
DUR-line MSK 9/8 HQ Kaskade
96,90 €
inkl. MwSt., zzgl. Versand (versandfrei in Deutschland)
Stk

Sofort lieferbar

  • Versand voraussichtlich am: 19.08.2022
  • vsl. Liefertag: 23.08.2022
  • Lieferzeit: 3 - 4 Tage**
  • Kategorie: Kaskaden
  • EAN: 4260165029292
  • HAN: 13123

100 Teilnehmer und mehr

Durch neueste intelligente Schaltungen (Made in Germany) konnte der Stromverbrauch dieser DUR-line MSK 9/xx Kaskaden auf ein Minimum reduziert werden. Dabei wurden auch hohe Ausgangspegel für lange Wegstrecken und eine sehr gute Entkopplung erreicht. Alle DUR-line MSK 9/xx Kaskaden verfügen über 8 Sat ZF Eingänge sowie einem terrestrischen Eingang und können beliebig angeordnet werden. Für die Einspeisung werden 2 Quattro LNB verwendet. Dies hat den Vorteil das ständige Energieverluste die durch die 22 KHz Erzeugung für ein Quad LNB entstehen vermieden werden.

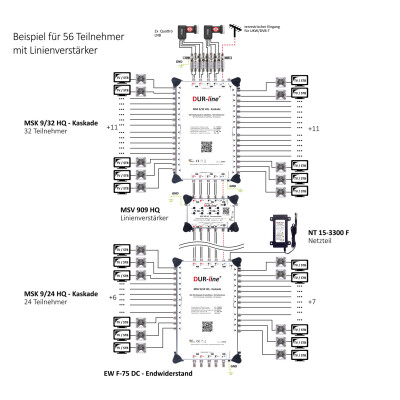

Bis zu 8 Kaskadenbausteine und ein Linienverstärker können mit einem Netzteil versorgt werden.

Die MSK-Kaskaden dienen zur Verteilung von 8 SAT-ZF-Ebenen von einem QUATTRO LNB und den terrestrischen Signalen. An einem Gerät können je nach Typ 8, 12, 16, 24 oder max. 32 Teilnehmer / Receiver vorzugsweise über TV-Dosen angeschlossen werden.
Kaskaden können über ein externes Netzteil versorgt oder über die SAT-Linien eines anderen Multischalters oder Verstärkers ferngespeist werden. (Netzteil nicht im Lieferumfang enthalten)

Technische Daten:

Typ MSK 9/8 HQ MSK 9/12 HQ MSK 9/16 HQ MSK 9/24 HQ MSK 9/32 HQ
Art.-Nr. 13123 13124 13125 13126 13127
Eingangsfrequenz SAT 950 2400MHz
Eingangsfrequenz Terr. 18 862MHz
Eingänge 8 x SAT & 1 x Terr.
Stammausgänge 8 x SAT & 1 x Terr.
Teilnehmer-Ausgänge 8 12 16 24 32
Durchgangsdämpfung SAT -1 ... +2dB ± 1,5dB -1 ... -3,5dB ± 1,5dB -2 ... -6dB ± 1,5dB
Durchgangsdämpfung Terr. -2 ... -3dB ± 1,5dB -4 ... -5dB ± 1,5dB -4 ... -6dB ± 1dB
Abzweigdämpfung SAT -3 ... 0dB ± 2dB -2 ... 0 dB ± 2 dB
Abzweigdämpfung Terr. -2dB ± 2dB -3dB ± 3dB
Schaltkriterien 14V / 18V / 0kHz / 22kHz / DiSEqC 1.0
Entkopplung Terr., SAT, H/V typ. 30dB
Rückflussdämpfung IN/OUT typ. 10dB
Eingangspegel SAT max. 95dBµV
Ausgangspegel SAT max. 102dBµV (IMD3 35dB)
Ausgangspegel Terr. max. 88dBµV (IMD3 60dB) max. 90dBµV (IMD3 60dB)
LNB Versorgungsstrom max. 900mA
Stromaufnahme Receiver max. 43mA
Betriebstemperaturbereich -20°C ... +70 °C
Abmessungen (B / H / T) 204 x 130 x 63mm 204 x 190 x 63mm 204 x 308 x 63mm

Typ

MSV 909 HQ

Artikelnummer 13128
Eingangsfrequenz SAT 950 2400MHz
Eingangsfrequenz Terr. 18 862MHz
Eingänge 8 x SAT & 1 x Terr.
Stammausgänge 8 x SAT & 1 x Terr.
Verstärkung SAT 20 ... 24dB
Verstärkung Terr. 20dB
Pegel-Regelbereich 15dB
Entzerrung SAT 4dB
Ausgangspegel SAT max. 116dBµV (IMA3 60dB)
Ausgangspegel Terr. max. 110dBµV (IMA3 60dB)
Stromaufnahme 420mA @ 12 ... 18 V DC
Entkopplung Terr., SAT, H/V typ. 30dB
Rückflussdämpfung IN/OUT typ. 10dB
Eingangspegel SAT / Terr. max. 92dBµV / max. 90dBµV
LNB Versorgungsstrom 2800mA (mit Netzteil)
Betriebstemperaturbereich -20°C ... +70 °C
Abmessungen (B / H / T) 162 x 110 x 63mm
