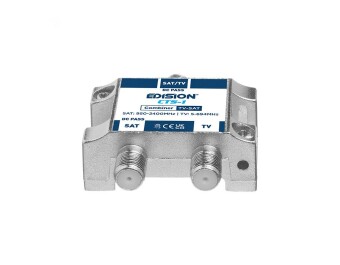

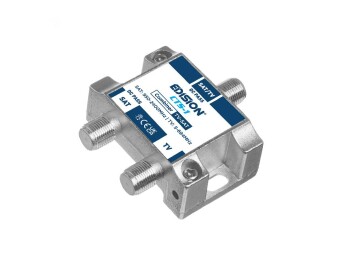

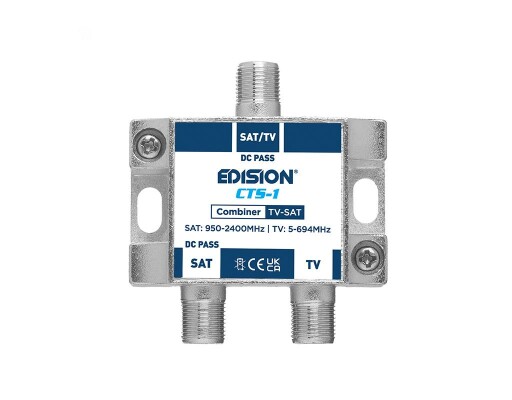

Die Edision CTS-1 Einschleusweiche ist ein Combiner und Diplexer für TV/SAT (funktioniert bidirektional) mit DC-Pass (SAT) und 5G LTE-Schutz. Der Edision CTS-1 kann auch hinter einem TV-Anschluss/TV-Gerät verwendet werden, um das digitale terrestrische TV-Signal vom Satelliten-TV-Signal zu trennen.
Technische Daten
- Einschleusweiche und Diplexer TV/SAT mit DC-Pass (SAT)
- Frequenzbereich SAT: 950-2400 MHz
- Impedanz 75 Ohm
- Frequenzbereich TV: 5-694 MHz
- TV-Kanäle: 21 bis 48 UHF
- 5G LTE-Schutz
- Als Einschleusweiche, Eingänge: 2 (1SAT+1TV), Ausgänge: 1 (SAT+TV gemischt)
- Als DIPLEXER, Eingänge: 1 (SAT+TV gemischt), Ausgänge: 2 (1SAT+1TV)
- Hochwertiges vernickeltes Zinkdruckgussgehäuse
- Durchgangsdämpfung TERR.: 2,5 dB
- Durchgangsdämpfung SAT.: 2.5 dB
- DC-Durchgang: SAT-Anschluss, 12 VDC/24 VDC, bis zu maximal 500 mA
- Erdungsklemmen mit schrauben
- Abmessungen: (B x H x T): 52 x 58 x 22 mm
Abschlussdämpfung (TV-SAT) maximal
- 5-694 MHz: 2,5 dB
- 950-2400 MHz: 2,5 dB
Mindestisolation (TV/SAT)
- 5-694 MHz: 20 dB
- 950-2400 MHz: 20 dB
Lieferumfang

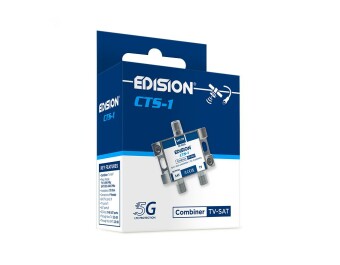

- Edision Einschleusweiche CTS-1 TV/SAT
- Befestigungsschrauben
Angaben zur Produktsicherheit
Herstellerinformationen:
EDISION Hellas Ltd
FARMAKEIKA
NEO RISIO THESSALONIKI, Griechenland, 57001
info@edision.gr
http://www.edision.de/
