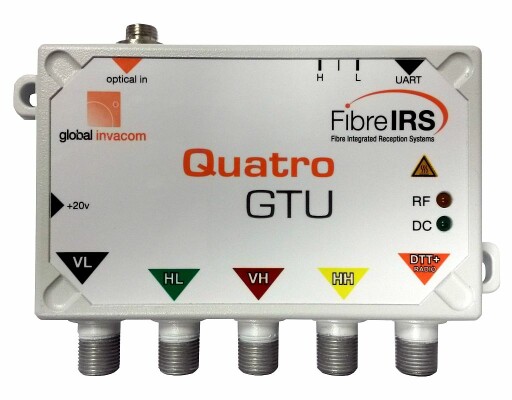

Die Invacom Abschlusseinheit MKIII Quattro wandelt das optische Eingangssignal in ein HF-Signal zurück, die integriete AGC-Steuerung (Automatic Gain Control) sorgt für ein gleichbleibendes Ausgangssignal mit gleichbleibender Qualität solange der optische Eingangspegel zwischen 0dBmW und -15dBmW liegt. Zwei Status LEDs zeigen den Zustand der Quattro Einheit an, die Abschlusseinheit ist sowohl für den Betrieb an einem Fibre LNB als auch für den Anschluss an ein Fibre IRS ODU Kit geeignet.
An den Ausgängen der Quattro Abschluss Einheit können Multischalter-Lösungen angeschlossen werden, bitte beachten Sie das ein Direktanschluß von Satellitenreceivern nicht möglich ist. Die Spannungsversorgung des MKIII Quad erfolgt direkt über den angeschlossenen Multischalter oder über das optional erhältliche 20V/1.2A DC Netzteil.
Technische Daten
- Optischer Eingangspegel / Wellenlänge: -15 bis 0 dBmW / 1100nm bis 1650nm
- Anschluss am opt. Eingang: 1x FC/PC
- Eingangsfrequenzbereich (HF): 0,95 - 5,45 GHz
- Ausgangsfrequenz Sat: 950 - 2150 MHz
- Ausgangsfrequenz Terrestrik (FM/DAB/DTT): 88 - 108 MHz, 174 - 240 MHz, 470 - 862 MHz
- Ausgangspegel Sat: ~ 70 dBµV AGC geregelt
- Ausgangspegel Terrestrik: ~ 75 dBµV AGC geregelt
- Anschlüsse am Ausgang: 4x F-Buchse (4 x Sat inkl. FM/DAB/DTT)
- Umschaltspannung Vertikal: 11.0 V - 14,5 V , 0/22 kHz
- Umschaltspannung Horizontal: 15,5 V - 19,0 V , 0/22 kHz
- Spannungsversorgung: 11V - 20V über den Multischalter oder per externem Netzteil (nicht im Lieferumfang enthalten)
- Abmessungen: 120 x 87 x 26 mm
- Betriebstemperatur: -15 bis 55° C
- Gewicht: ca. 0,37 kg
