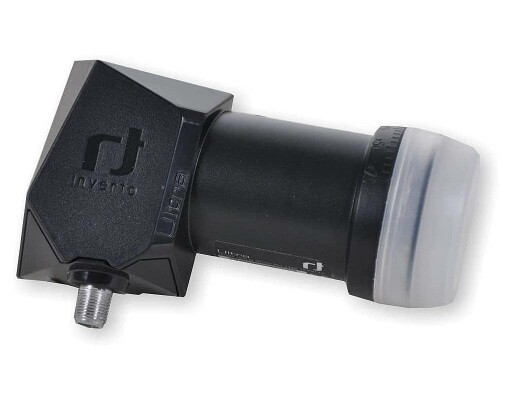

Der Inverto Hochleistungs-Ultra Single-LNB wurde speziell für schwierige Empfangsbedingungen, wie z.B. kleine Schüsselgrößen oder lange Koaxialkabel, entwickelt. Nach höchsten Industriestandards hergestellt ist diese einzigartige Serie von LNBs die ideale Lösung für Installationen mit schwierigen Empfangsbedingungen.
Technische Daten
- Ultra Single LNB für 1 Teilnehmer
- Low-Band Eingangsfrequenzbereich: 10.7 GHz ~ 11.7 GHz
- Low-Band Ausgangsfrequenzbereich: 950 MHz ~ 1950 MHz
- Oszillatorfrequenz (LO) Tiefband: 9.75 GHz
- High-Band Eingangsfrequenzbereich: 11.7 GHz ~ 12.75 GHz
- High-Band Ausgangsfrequenzbereich: 1100 MHz ~ 2150 MHz
- Oszillatorfrequenz (LO) Hochband: 10.6 GHz
- Rauschmaß: 0.2dB typ. (0.7dB max.)
- LO Temperaturdrift: ±2.0 MHz max.
- LO Anfangsgenauigkeit: ±1.0 MHz max.
- LO-Phasenrauschen @1 kHz: -70dBc/Hz
- LO-Phasenrauschen @10 kHz: -80dBc/Hz
- LO-Phasenrauschen @100 kHz: -90dBc/Hz
- LO-Phasenrauschen @1 MHz: -100dBc/Hz
- Verstärkung: 60dB ~ 70dB
- Verstärkungswelligkeit (über 26 MHz Bandbreite): 1dB max. (peak-to-peak)
- Verstärkungsschwankung (im Vollband): 4dB max. (peak-to-peak)
- Spiegelfrequenzunterdrückung: 50dB min.
- Intermodulationsprodukte 3. Ordnung - ICP3: +10 dBm min
- 1dB Kompressionspunkt (@Ausgang): 0dBm min.
- Kreuzpolarisationsisolation: 22dB min.
- Steuersignal Ca (V): 10.0 V ~ 14.0 V
- Steuersignal Cb (H): 16.0 V ~ 20.0 V
- Steuersignal Cc (Bandumschaltung): 22 kHz ± 4 kHz, 0.4 V - 0.8 V pp
- Ausgangs VSWR: 2.0:1 max.
- Bandinterne Störung: -65dBm max.
- Stromaufnahme: 100mA max. (10 VDC ~ 20 VDC)
- Betriebstemperatur: -30 °C ~ +60 °C
- Ausgangsimpedanz: 75 Ohm (F-Typ)
- Ausgangsanschluss: F-Typ (weiblich)
- Hersteller Art. Nr. IDLT-SNL412-ULTRA-OPN
