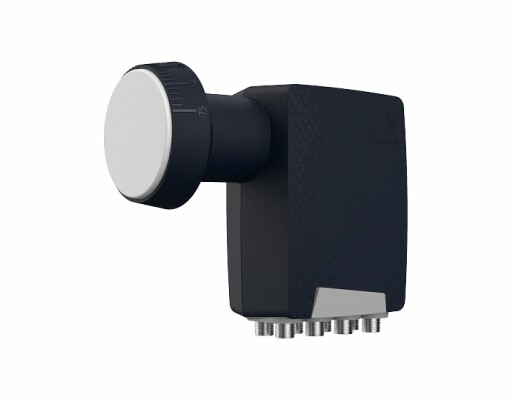

Inverto Octo LNB Premium Line bis 8 Teilnehmer/Sat-Receiver

Der Inverto Octo LNB aus der Premium Line eignett sich zum direkten Anschluss von bis zu 8 Teilnehmer/Sat-Receiver. Der Inverto Octo LNB unterstützt HD- und UHD-Übertragungen, hat hervorragende HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken.

Hauptmerkmale

• Herstellerbez. IDLP-OCT410-PREMU-OPN
• Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
• Geringes Rauschmaß
• Geringer Stromverbrauch
• Hohe Kreuzpolarisationsunterdrückung
• Hohe Frequenzstabilität

Technische Daten

• Eingangsfrequenzbereich 10.7 GHz - 12.75 GHz
• Ausgangsfrequenzbereich 950 MHz - 1950 MHz
• Oszillatorfrequenz (LO) Tiefband 9.75 GHz
• Oszillatorfrequenz (LO) Hochband 10.6 GHz
• Rauschmaß 0.7 dB typ. (1 dB max.)
• LO Frequenzgenauigkeit @ 25 °C ±400 kHz max.
• LO Temperaturdrift ±800 kHz max.
• Oszillator (LO) Phasenrauschen (10 kHz) -90 dBc/Hz max.
• Verstärkung 55 dB min.
• Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) ±0.6 dB
• Verstärkungsschwankung (im Vollband) ±4 dB
• Spiegelfrequenzunterdrückung 40 dB min.
• Intermodulationsprodukte 3. Ordnung - ICP3 10 dBm typ.
• 1 dB Kompressionspunkt (am Ausgang) 0 dBm min.
• Kreuzpolarisationsunterdrückung 22 dB min.
• Kontrollsignal Ca (V) 10.0 V - 14.0 V
• Kontrollsignal Cb (H) 16.0 V - 20.0 V
• Kontrollsignal Cc (Bandumschaltung) 22 kHz ±4 kHz
• Ausgang VSWR 2.3 : 1
• Bandinterne Störung -60 dBm max.
• Stromaufnahme 210 mA max. @ 11 VDC ~ 20 VDC
• Betriebstemperatur -30 °C ~ +60 °C
• Ausgangsimpedanz (LNB2) 75 Ohm
• Ausgangsanschluss F-Typ (w)
• Antennen F/D Verhältniss 0.6
