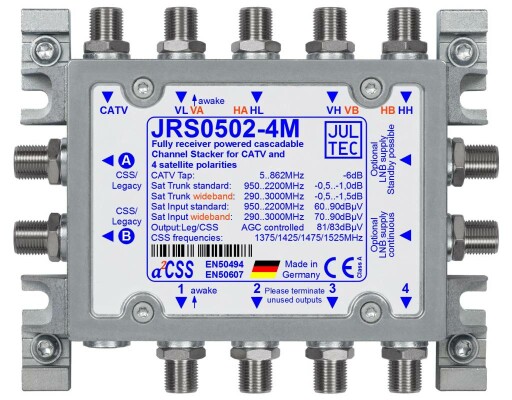

Beim Jultec JRS0502-4M handelt es sich um Einkabelmultischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quattro LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf (also absolut kein Stromverbrauch, wenn alle Empfangsgeräte ausgeschaltet sind).
An jedem der beiden Ausgänge stehen vier Userbänder (2x4) für die Versorgung von bis zu acht Satelliten Receivern zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden, die Erkennung dieses Receiver erfolgt automatisch.
Technische Daten
- JRS0502-4M kaskadierbar/erweiterbar
- Anzahl Abzweige 2
- Abzweig 5 .. 862 MHz - 6 dB
- Entkopplung port to port (Terr) > 25 dB
- Stammleitung 950..2200 MHz 4x - 0,5..- 1,0 dB
- Stammleitung 290..3000 MHz (WB) 4x - 0,5..- 1,5 dB
- Eingangspegelbereich (AGC) 60 .. 90 dBµV (WB: 70 .. 90 dBµV)
- Entkopplung port to port (Sat) > 26 dB
- Ausgangspegel Multischaltermodus 81 dBµV
- Ausgangspegel Einkabelmodus 83 dBµV
- Anzahl Userbänder 2x4 (1375/1425/1475/1525 MHz)
- Maximale Receiverlast Multischalter 40 mA plus LNB*
- Maximale Receiverlast Einkabelmodus 145 mA plus LNB*
- LNB-Versorgung 9 V / 300 mA
- Abmessungen 131 x 104 x 34 mm
- Schirmung/EMV CE (EN 60728-2), Klasse A
*Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein
