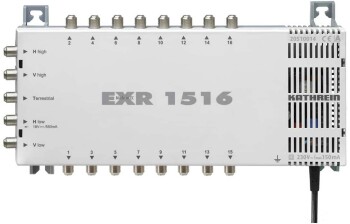

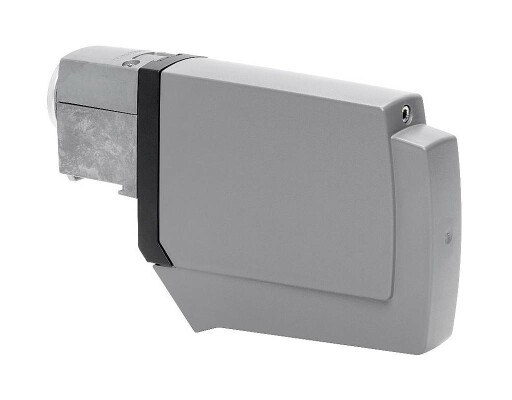

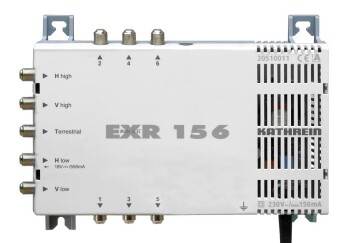

Das Kathrein UAS 684 ist ein universal Quattro LNB zum Betrieb an einem externen Multischalter wie z.B. EXR 156, EXR 158, EXR 1512, EXR 1516, etc. (kein Direktanschluß von Satelliten-Receivern möglich).
Artikelmerkmale
- Universal-Quattro-Speisesystem mit 4 Ausgängen (VL, VH, HL, HH)
- Geeignet für die Kathrein Offset-Parabolantennen CAS 06/60, CAS 80, CAS 90 und CAS 120
- Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat
- Energiesparend - typ. 1,4 W Leistungsaufnahme
- Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Quattro-LNB
- Stromversorgung erfolgt über Koaxialkabel
- Durch den kompakten Aufbau geeignet für Multifeed
- Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54
Technusche Daten
- Typ: UAS 684
- Polarisation: 4x (2x horizontal und 2x vertikal)
- Eingangsfrequenz: 10,7 – 11,7 GHz | 11,7 – 12,75 GHz
- Verstärkung: > 50 dB
- Oszillatorfrequenz (L.O.): 9,750 und 10,60 GHz
- Phasenrauschen (L.O.: 10,60 GHz): 1 kHz: -50 dBc | 10 kHz: -75 dBc | 100 kHz: -95 dBc
- Systemgüte (G/T): Siehe Offset-Parabolantennen dB/K
- Geeignet für Sat-Antenne: CAS 06/60 | CAS 80xx | CAS 90xx | CAS 120
- Polarisations-Entkopplung: min. 22 dB
- Leistungsaufnahme LNB: typ. 1,4 W
- Versorgungsspannung LNB: 9 – 19 V
- Ausgang/Impedanz: 4x F-Connector/75 Ω
- Gewicht ca.: 0,8 kg
- Abmessungen: 235 x 135 x 44 mm
Lieferumfang
- Kathrein UAS 684
- 4x F-Stecker
- Azimut-/Elevation-Tabelle
- Gebrauchsanleitung
