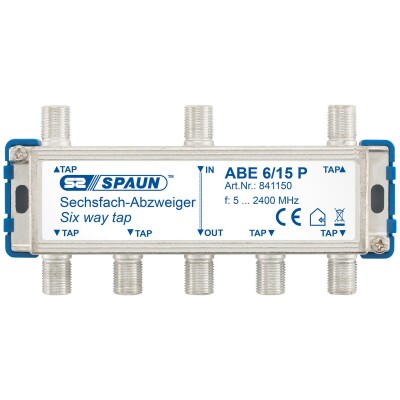

Spaun ABE 6/15 P Abzweiger
-
Zum Anschluss von Abzweig- / Stichleitungen an eine durchgehende Stammleitung
-
Das Gerät ist BK-tauglich
-
Der Fernspeisedurchgang ist nur auf dem Stamm möglich
-
Stammausgang bei Nichtbenutzung mit Abschlusswiderstand terminieren
Technische Daten:
Typ |
ABE 1/10 P |
ABE 1/15 P |
ABE 2/10 P |
ABE 2/15 P |
ABE 4/10 P |
ABE 4/15 P |
ABE 6/15 P |
|
Abzweiger |
1-fach |
2-fach |
4-fach |
6-fach |
|||
|
Abzweigdämpfung 5 ... 40 MHz 40 ... 1000 MHz 1000 ... 2400 MHz |
11dB 10dB 10dB |
15dB 15dB 15dB |
11dB 11dB 11dB |
15dB 15dB 15dB |
10,5dB 11,5dB 13dB |
15dB 15dB 15,5dB |
15,5dB 16dB 18dB |
|
Durchgangsdämpfung 5 ... 40 MHz 40 ... 1000 MHz 1000 ... 2400 MHz |
typ. 2,0dB typ. 2,5dB typ. 3,2dB |
typ. 1,5dB typ. 1,5dB typ. 2,2dB |
typ. 3,5dB typ. 4,5dB typ. 4,5dB |
typ. 3dB typ. 3dB typ. 4dB |
typ. 5dB typ. 5dB typ. 6dB |
typ. 3dB typ. 3,5dB typ. 5dB |
typ. 4dB typ. 4,5dB typ. 7dB |
|
DC-Durchlass |
max. 20V / 1A |
||||||
|
Umgebungstemperatur |
-20 … + 50 °C |
||||||
|
Abmessungen |
56 x 50 x 28mm |
78 x 50 x 28mm |
122 x 58 x 29mm |
-
