Highlights:
- UV- & Witterungsbeständig
- neuer hochwertiger PVC-Mantel
- 2-fach geschirmt
- Schirmungsmaß: 95dB
- Innenleiter: Vollkupfer, 1,13mm massiv
- Isolation: 5mm PEE (geschäumt)
- Schirmung: AL
- Geflecht: Al 128 x 0,12
- Außenmantel: 6,9mm, PVC, Schwarz
- Brandverhaltensklasse: Eca (nach BauPVO EN 50575)
- Passende Stecker: 723, 16751, 16756, 16757, 16758, 16759
Technische Daten:
Elektrische Eigenschaften
|
|
Wellenwiderstand 75 +/-3 Ohm
|
| Kapazität ca. 55 pF/m |
| Verkürzungsfaktor 0,8 v/c |
Dämpfung
|
| 100 MHz: 4,9dB/100m |
| 200 MHz: 7,2dB/100m |
| 450 MHz: 11,6dB/100m |
| 800 MHz: 16,5dB/100m |
| 1000 MHz: 18,9dB/100m |
| 1750 MHz: 26,6dB/100m |
| 2050 MHz: 28,2dB/100m |
| 2250 MHz: 29,5dB/100m |
| 2500 MHz: 31,9dB/100m |
| Schirmungsmaß 95dB |
Rückflussdämpfung
|
| zwischen 30 und 450MHz: 40dB |
| zwischen 450 und 450MHz: 35dB |
| zwischen 900 und 1600MHz: 30dB |
| zwischen 1600 und 2400MHz: 27dB |
Gleichstromwiderstand 20°C
|
| Innenleiter max. 17,2 Ohm/km |
| Außenleiter max. 18 Ohm/km |

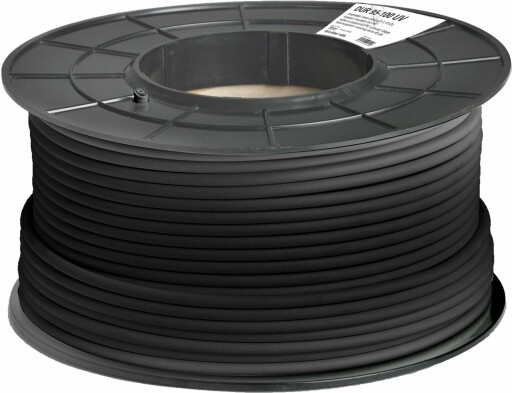

Mechanische Eigenschaften
|
| Min. Biegeradius 5cm |
| Außen-Durchmesser 28,3cm |
| Innen-Durchmesser12,8cm |
| Höhe: 12,6cm |
| Gewicht ca. 47kg/km |
