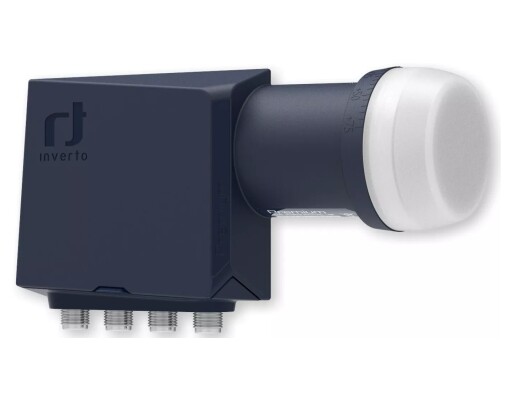

Das Inverto Quattro LNB aus der Premium-Serie unterstützt HD- und UHD-4K-Übertragungen, es hat hervorragende HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert das Interferenzen von 4G/LTE-Signalen optimal unterdrückt werden.
Für das Inverto Premium Quattro LNB ist ein externer Multischalter erforderlich, ein Direktanschluss von Satelliten-Receivern funktioniert nicht.
Hauptmerkmale
- Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
- Geringes Rauschmaß
- Geringer Stromverbrauch
- Hohe Kreuzpolarisationsunterdrückung
- Hohe Frequenzstabilität
Technische Daten
- Quattro LNB für den Betrieb an einem externen Multiswitch/Multischalter
- Eingangsfrequenzbereich im unteren Band: 10.7 GHz ~ 11.7 GHz
- Ausgangsfrequenzbereich im unteren Band: 950 MHz ~ 1950 MHz
- LO-Frequenz im unteren Band: 9.75 GHz
- Eingangsfrequenzbereich im oberen Band: 11.7 GHz ~ 12.75 GHz
- Ausgangsfrequenzbereich im oberen Band: 1100 MHz ~ 2150 MHz
- LO-Frequenz im oberen Band: 10.6 GHz
- Rauschzahl: 0.2 dB typ. (0.7 dB max.)
- LO-Temperaturdrift bei 60 °C: ±2.0 MHz max.
- LO-Anfangsgenauigkeit (bei 25 °C): ±500 kHz max.
- LO-Phasenrauschen bei 1 kHz: -70 dBc/Hz
- LO-Phasenrauschen bei 10 kHz: -80 dBc/Hz
- LO-Phasenrauschen bei 100 kHz: -90 dBc/Hz
- LO-Phasenrauschen bei 1 MHz: -100 dBc/Hz
- Konvertierungsverstärkung: 57 dB ~ 67 dB
- Verstärkungswelligkeit (über 26 MHz Bandbreite): 1 dB max. (peak-to-peak)
- Verstärkungsvariation (über das gesamte Band): 4 dB max. (peak-to-peak)
- Spiegelunterdrückung: 40 dB min.
- Intermodulation 3. Ordnung – ICP3: +10 dBm min
- 1 dB Kompressionspunkt (bei Ausgang): 0 dBm min.
- Kreuzpolarisationsisolierung: 22 dB min.
- Ausgangs-VSWR: 2.0: 1 max.
- Störpegel im Band: -65 dBm max.
- Stromaufnahme: 230 mA max. (10 VDC ~ 20 VDC)
- Betriebstemperatur: -30 °C ~ +60 °C
- Ausgangsimpedanz: 75 Ω (F-type)
- Ausgangsanschluss: F-Type (female)
- Hersteller Typenbezeichnung: IDLP-QTL413-PREMU-OPN
- Gewicht: 176 g
