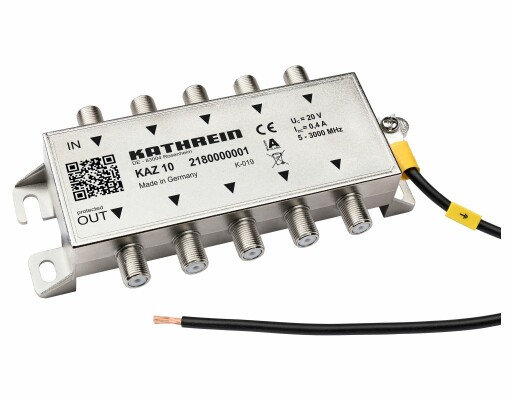

Der Kathrein Überspannungsschutz KAZ 10 5-fach bringt Sicherheit in Ihre Anlage, seit dem 01.10.2016 ist der Überspannungsschutz bei Neubauten Pflicht.
Artikelmerkmale
- 5-fach Überspannungsschutz für DVB-S/S2/T/T2/C für digitale und analoge Signale
- Überspannungskategorie 2
- Einsatz vor Antennenverteiler und Multischalter (4x SAT & 1x terrestrisches Antennensignal)
- Möglichst nahe am zu schützenden Objekt installieren
- Reduziert Überspannungen zwischen Innen- und Außenleiter
- Durchlass für 22-kHz, DiSEqC-Signale und rückkanaltauglich
- Erfüllt Anforderungen gemäß IEC 61643-21+A1+A2 2012/ DIN EN 61643-21 2013/ DIN EN 50083-2 Class A
- Für die Innenmontage
- Zink-Druckgehäuse
- Erdungsanschluss am Gehäuse bis 6 mm2
- Impedanz: 75 Ohm
Technische Daten
- Schirmungsklasse A
- Übertragungsbereich 5 - 2400 MHz
- Durchgangsdämpfung (typ.) <= 1,2 dB
- Nennimpedanz 75 Ohm
- Fernspeisespannung (max.) 20V
- Fernspeisestrom (max.) 0,4A
- Zul. Umgebungstemperatur -25 bis +55 °C
- Anschlüsse F-Buchsen
- Schrimungsmaß 5-1000 MHz >=75 dB
- Rückflußdämpfung Eingang >= 18 dB ( f=40 MHz)-1,5 dB/Oktave
- Geprüfte Kategorien nach EN 61643-21 B2/C2/C3/D1
- Blitzstrom (10/350) Kategorie D1; I imp. Innen-/Außenleiter: 0,5 - Außenleiter/Erdanschluß: 5 kA
- Nennableitstrom (8/20) Kategorie C2 Innen-/Außenleiter: 2,5 (4kV/2kA; C2); Außenleiter/Erdleiter: 10 kA
- Schutzpegel bei Kategorie C2 <=500V
- Schutzpegel bei C3 <=120V
- Ansprechzeit ta <=1ns
- Abmessungen 31,5 x 145 x 71,5 mm
