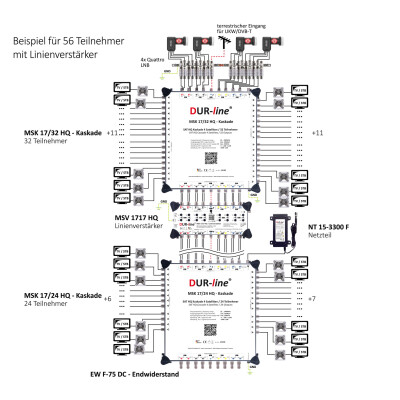

100 Teilnehmer und mehr
Durch neueste intelligente Schaltungen (Made in Germany) konnte der Stromverbrauch dieser DUR-line MSK 17/xx Kaskaden auf ein Minimum reduziert werden. Dabei wurden auch hohe Ausgangspegel für lange Wegstrecken und eine sehr gute Entkopplung erreicht. Alle DUR-line MSK 17/xx Kaskaden verfügen über 16 Sat ZF Eingänge sowie einem terrestrischen Eingang und können beliebig angeordnet werden. Für die Einspeisung werden 4 Quattro LNB verwendet. Dies hat den Vorteil das ständige Energieverluste die durch die 22 KHz Erzeugung für ein Quad LNB entstehen vermieden werden.
Die MSK-Kaskaden dienen zur Verteilung von 16 SAT-ZF-Ebenen von einem QUATTRO LNB und den terrestrischen Signalen. An einem Gerät können je nach Typ 8, 12, 16, 24 oder max. 32 Teilnehmer / Receiver vorzugsweise über TV-Dosen angeschlossen werden.
Kaskaden können über ein externes Netzteil versorgt oder über die SAT-Linien eines anderen Multischalters oder Verstärkers ferngespeist werden. (Netzteil nicht im Lieferumfang enthalten)
Technische Daten:
Typ
|
MSK 17/8 HQ
|
MSK 17/12 HQ
|
MSK 17/16 HQ
|
MSK 17/24 HQ
|
MSK 17/32 HQ
|
| Artikelnummer |
13135 |
13136 |
13137 |
13138 |
13139 |
| Eingangsfrequenz SAT |
950 - 2400MHz |
| Eingangsfrequenz Terr. |
18 - 862MHz |
| Eingänge |
16 x SAT & 1 x Terr. |
| Stammausgänge |
16 x SAT & 1 x Terr. |
| Teilnehmer-Ausgänge |
8 |
12 |
16 |
24 |
32 |
| Durchgangsdämpfung SAT |
-2 ... +2dB ± 1,5dB |
-5 ... +2dB ± 1,5dB |
| Durchgangsdämpfung Terr. |
-2 ... +2dB ± 1,5dB |
-4 ... -2dB ± 1,5dB |
| Abzweigdämpfung SAT |
-2 ... +2dB ±1,5dB |
-3 ... 0dB ± 1,5 B |
| Abzweigdämpfung Terr. |
-30dB ± 2dB |
-33dB ± 2dB |
| Schaltkriterien |
14V / 18V / 0kHz / 22kHz / DiSEqC |
| Entkopplung Terr., SAT, H/V |
typ. 30dB |
| Rückflussdämpfung IN/OUT |
typ. 10dB |
| Eingangspegel SAT / Terr. |
max. 95dBµV |
| Ausgangspegel SAT |
max. 105dBµV (IMA3 35dB) |
| Ausgangspegel Terr. |
max. 90dBµV (IMD3 60dB) |
| LNB Versorgungsstrom |
max. 1500mA |
| Stromaufnahme Receiver |
max. 68mA |
| Betriebstemperaturbereich |
-20°C ... +50 °C |
| Abmessungen (B / H / T) |
290 x 130 x 65mm |
290 x 190 x 65mm |
290 x 305 x 65mm |
Typ
|
MSV 17/17 HQ
|
| Artikelnummer |
13142 |
| Eingangsfrequenz SAT |
950 - 2400MHz |
| Eingangsfrequenz Terr. |
18 - 862MHz |
| Eingänge |
16 x SAT & 1 x Terr. |
| Stammausgänge |
16 x SAT & 1 x Terr. |
| Verstärkung SAT |
20 ... 24dB |
| Verstärkung Terr. |
20dB |
| Pegel-Regelbereich |
15dB |
| Entzerrung SAT |
4dB |
| Ausgangspegel SAT |
max. 116dBµV (IMA3 60dB) |
| Ausgangspegel Terr. |
max. 110dBµV (IMA3 60dB) |
| Stromaufnahme |
600 ... 900mA @ 12 ... 18V DC |
| Entkopplung Terr., SAT, H/V |
typ. 30dB |
| Rückflussdämpfung IN/OUT |
typ. 10dB |
| Eingangspegel SAT / Terr. |
max. 92dBµV / max. 90dBµV |
| LNB Versorgungsstrom |
2500mA (mit Netzteil) |
| Betriebstemperaturbereich |
-20°C ... +50 °C |
| Abmessungen (B / H / T) |
238 x 112 x 63mm |
