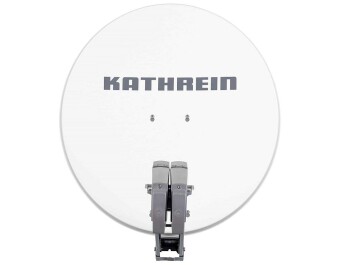

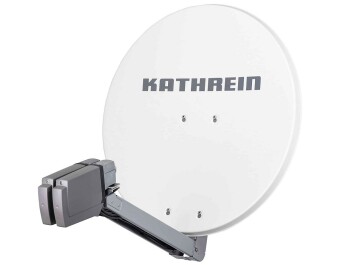

Kathrein CAS 80 Sat-Antenne Weiß (ws) multifeedfähig

Kathrein CAS 80 Sat-Antenne Weiß (ws) multifeedfähig

Artikelnummer: CAS80ws
GTIN: 4021121468827
Kategorie: Antennen
Hersteller: Kathrein

189,00 €

inkl. 19% MwSt. , Versandkostenfreie Lieferung nach DE.

Momentan nicht verfügbar

Die Kathrein CAS 80 Satellitenschüssel in der Farbe weiß ist multifeedfähig und sorgt auch bei schlechten Empfangsverhältnissen, dank höchster Qualität, für perfekten Satelliten-Empfang.

Artikelmerkmale

Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
Mastbefestigung aus Stahlblech, feuerverzinkt
Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (z. B. ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden
Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich
Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M8) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
Hoher Montagekomfort: Komplett vormontiert, Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW 13, beidseitige Elevationsskala, minimale Abmessungen des Tragarms durch Klappgelenk
Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Technik
Farbe weiß

Technische Daten

Typ: CAS 80
Durchmesser: 75cm
Empfangsbereich: 10,70 – 12,75 GHz
Antennengewinn bei 10,70 – 11,70 GHz | 11,70 – 12,50 GHz | 12,50 – 12,75 GHz: 36,8 dBi | 37,3 dBi | 37,7 dBi
Systemgüte ²) Speisesystem mittig; UAS 571/572/584/585: 16,9 dB/K | 17,9 dB/K
Systemgüte ²) Speisesystem-Abstand 3° – 4°; UAS 571/572/584/585: 16,6 dB/K | 17,4 dB/K
Systemgüte ²) Speisesystem-Abstand 6°; UAS 571/572/584/585: 16,3 dB/K | 17,1 dB/K
Kreuzpolarisations-Entkopplung: Typ. > 26 dB
Windlast ³): 450 N
Max. zulässige Windgeschwindigkeit: 190 km/h
Einstellbereich Elevation | Azimut: Vormastmontage 5 – 48 °/360° | Wandhaltermontage 90 °/360 °
Einstellbereich Multifeed-Adapterplatte: ± 15 °
Halbwertsbreite ¹): Typ. < 2,2 °
Spannbereich der Mastschelle: 38 – 90 mm
Gewicht ca. netto | brutto: 6,7 kg | 8,0 kg
Abmessungen Höhe max.: 884 mm
Abmessungen Auslage max. (ab Mastmitte ohne Speisesystem): 830 mm
Abmessungen Breite: 750 mm
