Der Kathrein EXD 2532 ist ein Einkabel-Multischalter der zweiten Generation für 2x 16 Teilnehmer mit neuester Full-Band-Capture-Technology.
Artikelmerkmale
- Einkabel-Multischalter zweiter Generation – Digital-Channel-Stacking-Switch (dCSS) mit neuester Full-Band-Capture-Technology

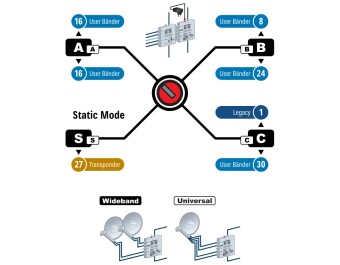

- Kaskadierbarer Twin-Multischalter. Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar
- 32 Userbänder auf zwei Ausgängen für maximale Betriebssicherheit und schlanke Verteilung
- Max. 30 Userbänder auf einem Ausgang, Legacy-Funktion auf dem zweiten Ausgang
- Static Mode: 27 Transponder mit Programmen vorbelegt, Betrieb ohne DiSEqC™ möglich
- Software zur freien Programmierung im Static Mode in Planung
- Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2), werden unterstützt
- Zukunftstauglich durch Wideband Technology (breitbandige Eingänge); mit zwei Wideband-LNBs sind zwei Satellitenpositionen möglich
- Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung
- Multi-Tunergeräte können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden
- PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich
- Es können bis zu acht Multischalter kaskadiert werden
- Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist
- LED als Installationshilfe und Fehlersuche
- Konfigurierbarer Durchgangs-Multischalter zur Anlagenerweiterung um zwei Einkabel-Anschlüsse für bis zu 32 Userbänder oder Static Mode
- Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm vertikal low, der dann die LNB-Spannungsversorgung abschaltet
- Optionale Versorgung mit NCF 18 möglich
- QR-Code für Userbänder und Gebrauchsanleitung
- Für die Innenmontage
Technische Daten
- Typ: EXD 2532
- Teilnehmeranschlüsse: Bis zu 32
- Eingänge: 1x terrestrisch/4 x Sat-ZF
- Durchgangsdämpfung: 3/1,5 dB
- Anschlussdämpfung (terrestrisch): 11 dB
- Entkopplung horizontal → vertikal: 30 dB
- Entkopplung Stamm: 40 dB
- Schutzklasse | Schutzart: IP 30
- Max. Stromaufnahme über den Teilnehmeranschluss: Mit Netzteil
- Eingangspegel Sat: 60 – 90 dBµV
- Frequenzbereich: 5 – 862/300 – 2350 MHz
- Max. zulässiger Fernspeisestrom pro Stamm: 1000 mA

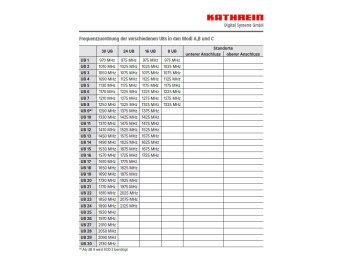

- Teilnehmer-Frequenz/Userband: Siehe Frequenzzuordnung der verschiedenen UBs in den Modi A,B und C in eigener Tabelle MHz
- Zulässige Versorgungsspannung am Teilnehmer-Ausgang: 12 – 14 V
- Ausgangspegel Sat (AGC): 94 dBµV
- Anschlüsse: F-Connectoren
- Zulässige Umgebungstemperatur: -20 bis +55 °C
- Abmessungen: 111,5 x 148 x 44 mm
